Thursday, 10 October 2013

Dokumen Berkaitan Pembangunan Projek Pengimbas Cap Jari Menggunakan Arduino

Video Gambaran Awal Projek Pengimbas Cap Jari Menggunakan Arduino


Projek Pengimbas Cap Jari Menggunakan Arduino

Mengesan Cap Jari Menggunakan Perisian

Jika data Cap Jari terdapat dalam pengkalan data maka ID dapat dikenalpasti

Jika tiada dalam data, mesej error akan dipaparkan

Perisian SFGDemo Sebagai Platform Mengimbas Cap Jari Menggunakan Arduino






Pengimbas Cap Jari Menggunakan Arduino

Untuk projek yang akan datang, cadangan saya adalah untuk menghasilkan Pengimbas Cap Jari Menggunakan Arduino. Projek ini dibangunkan untuk mengubahsuai ciptaan sedia ada di bank yang mana mereka menggunakan Pengimbas Cap Jari. Namun, apa yang ingin saya ubahsuai disini adalah sistem dimana pengguna dapat melihat sekiranya terdapat error pada cap jari pengguna. Maksudnya disini, jika lampu LED berwarna merah,ia adalah pada mode standby, sekiranya LED berwarna hijau, cap jari telah disahkan kemasukkannya ke dalam sistem.

gambaran awal Pengimbas Cap Jari Menggunakan Arduino

Paparan pada serial monitor Arduino

Edu-InERI 2013 International Exposition Research & Innovation 2013

Pada 20-22 September yang lalu, saya telah didaftarkan oleh Pensyarah saya iaiatu, Dr Amir bin Yusoff untuk menyertai pertandingan Edu-InERI 2013 iaitu pertandingan serta pameran projek serta penyelidikan. Tujuan saya menyertai pertandingan ini adalah untuk mendapatkan pengalaman dalam penghasilan serta pembentangan projek.Projek yang saya pertandingkan adalah Solar Sensing Device For Rainforest(Prototaip). Pertandingan ini disertai oleh sekolah-sekolah seluruh Malaysia,IPGM serta universiti tempatan dan swasta.Walaupun tidak memenangi sebarang anugerah namun saya mendapat banyak pengalaman daripada acara ini.

Bersama Dr Amri dan hasil penyelidikan


Tag nama sebagai bukti penyertaan

Pensyarah projek Dr Amri Bin Yusoff

Solar Sensing Device For Rainforest

GPRS/GPS

Projek Arduino diteruskan dengan menambahkan sistem GPRS/GPS kepadanya.Dengan adanya sistem ini, maka projek Solar Sensing Device For Rainforest dapat dikesan asalkan berada pada jarak latitude dan longtitude yang ditetapkan. Sistem pengujian alat akan dilakukan di Hutan Belum, Perak.

Introduction
This is a GPS/GPRS/GSM shield from DFRobot. This shield with a Quad-band GSM/GPRS engine works on frequencies EGSM 900MHz/DCS 1800MHz and GSM850 MHz/PCS 1900MHz. It also supports GPS technology for satellite navigation. It's possible for your robot and control system to send messages and use the GSM network.

It is controlled via AT commands(GSM07.07 ,07.05 and SIMCOM enhanced AT Commands). And the design of this shield allows you to drive the GSM & GPS function directly with the computer and the Arduino Board. It includes a high-gain SMD antenna for GPS & GSM.

This GPS/GPRS/GSM shield uses an embedded SIM908 chip from SIMCom.Featuring an industry-standard interface and GPS function, the combination of both technologies allows goods, vehicles and people to be tracked seamlessly at any location and anytime with signal coverage.


Specification
  • Power supply: 6-12v
  • Low power consumption (100mA@7v - GSM mode)
  • Quad-Band 850/900/18001900MHz
  • GPRS multi-slot class 10
  • GPRS mobile station class B
  • Compliant to GSM phase 2/2+
  • Class 4 (2 W @ 850/900 MHz)
  • Class 1 (1 W @ 1800/1900MHz)
  • Control via AT commands(GSM07.07 ,07.05 and SIMCOM enhanced AT Commands)
  • Support GPS technology for satellite navigation
  • Embeded high-gain SMD antennas for GPS & GSM
  • Directly support 4*4 button pad
  • USB/Arduino control switch
  • Programmable switch for Arduino
  • LED indicators for power supply, network states and working status
  • Board Surface:Immersion Gold
  • Switches:
    • S1 -- Programming mode / Communication mode
    • S2 -- Controlling interface: USB / Arduino
  • Interfaces:
    • Embedded SIM card holder
    • Speaker & Mic Jack socket
  • Size: 81x70mm
  • Specifications for SMS via GSM / GPRS
    • Point-to-point MO and MT
    • SMS cell broadcast
    • Text and PDU mode
  • Specification for GPS
    • Receiver 42 channels, GPS L1 C/A code, High-performance STE engine
    • Sensitivity:
      • Tracking: -160 dBm
      • Cold starts: -143 dBm
    • Time-To-First-Fix:
      • Cold starts: 30s (typ.)
      • Hot starts: 1s (typ.)
    • Accuracy:Horizontal position: <2.5m CEP
    • Power consumption (GSM engine in idle mode):Acquisition 77mA,Tracking 76mA

Sunday, 29 September 2013

HASIL PEMBANGUNAN PROJEK

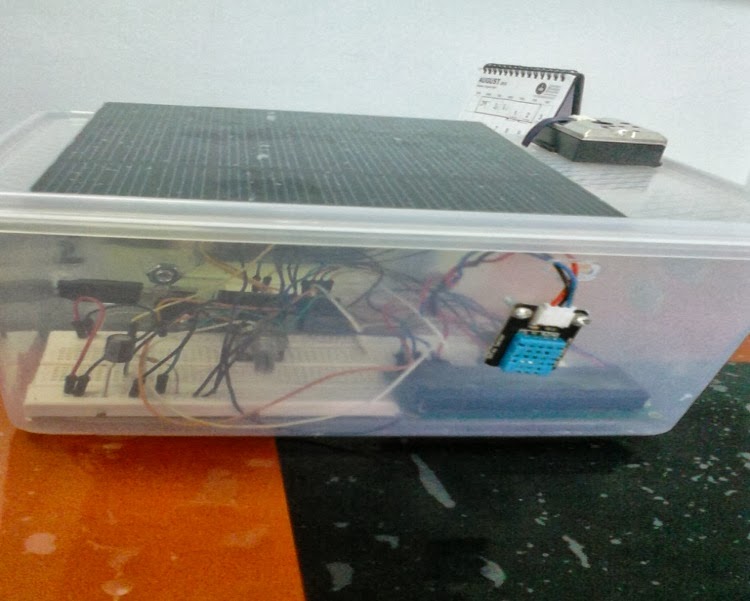

Gambar Terakhir Hasil Projek Alat Pengesan Suhu, Kelembaban dan I.P.U Menggunakan Output 5V Bekalan Kuasa Tenaga Solar













Optical Dust Sensor Sharp's GP2Y1010AU0F

Optical Dust Sensor Sharp's GP2Y1010AU0F merupakan sensor yang mengesan nilai debu pada kadar unit (ug/m³). Sensor ini digunapakai bagi mengkaji kandungan debu semasa jerebu berlaku.






Penghasilan Sensor Yang Mengkaji Suhu, Kelembaban dan IPU Udara


Bagi mengkaji tahap suhu, kelembaban dan API udara, saya menggunakan sensor DHT11 dan Optical Dust Sensor Sharp's GP2Y1010AU0F. Kedua-dua sensor ini dapat memastikan nilai suhu, kelembaban dan IPU udara.


Sensor DHT11


Sensor DHT11 merupakan sensor yang digunakan untuk mendapatkan nilai bagi suhu dan kelembaban. Sebelum digunakan ia perlu diprogramkan terlebih dahulu. Nilai suhu dan kelembaban dapat dilihat melalui Serial Monitor pada Arduino atau pada paparan LCD
